台式电源如果您想构建自己的台式电源，您可能会对Supplino的DIY教程感兴趣。一款多功能紧凑型Arduino电源，能够提供4到40伏的电压，并且可以输出1.25到36伏的任何电压，最大电流为5A。DIY台式电源配备了XH-M401模块和XL4016E1DC-DC降压转换器处理电压调节，为电子工程师、爱好者和开发人员提供稳定的电源和各种不同的电压。

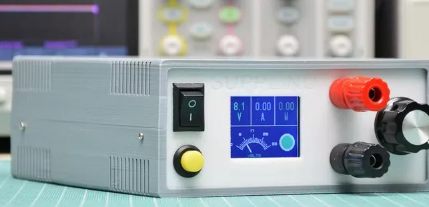

感谢Settorezero开发人员和工程师团队，本周在Hackster.io网站上发布了有关如何创建您自己的配备LCD图形显示器的Supplino台式电源的完整说明。该项目已被归类为高级构建，大约需要2天才能完成。Supplino使用ArduinoNanoR3，其所有电子设备都装在一个3D打印的外壳中，该外壳也可通过官方产品页面获得。

“Supplino是一款Quick&DirtyPSU(电源单元)，由一些广泛使用的分线板、ArduinoNano(或ArduinoNanoEvery)和图形LCD制成。功率输出由基于XL4016E1IC的DC/DC降压转换器提供，可调节输出电压。

关于电源输入，我们更喜欢通过外部20÷30V砖式PSU供电，例如用于笔记本电脑或旧打印机的电源：此解决方案安全且便宜，但您可以选择使用更大的外壳，然后在内部包含您自己的变压器+二极管桥+电容器，但有很多预防措施。我们利用这个项目回收了一些输出电压为24V的旧打印机PSU。”

台式电源内部结构

“Arduino不管理降压转换器模块，仅通过电流传感器测量输出电压和电流，然后在显示屏上显示这些值。功率值也显示。可以配置一个额外的模拟仪表来显示电压、电流或功率值，为图形赋予一些复古风格。

香蕉插座上的功率输出通过继电器馈电，因此Arduino分离输出功率以检测外部按钮或警报事件(短路/欠压、过载、过压)。

有一个次级DC/DC降压转换器模块设置为5V，用于为逻辑供电，从可调模块的同一输入获取输入。最终，您也可以在面板上移植这个5V(对提供的外壳进行调整)。”
