CAD提取图形外轮廓的方法

问题描述：

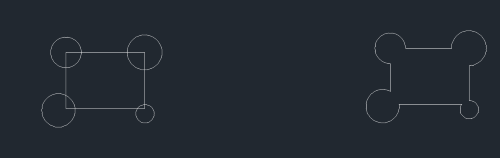

如何提取图形的轮廓？如下图

步骤指引：

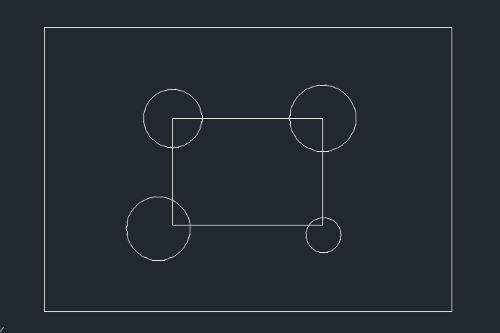

1.在图形外部绘制一个矩形，把需要提取外轮廓从图形框起来，如下图所示

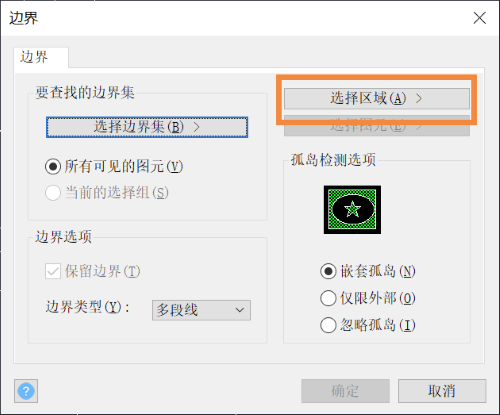

2.点击菜单【绘图-边界】（【BOUNDARY】命令），在弹出的对话框中，点击【选择区域】按钮

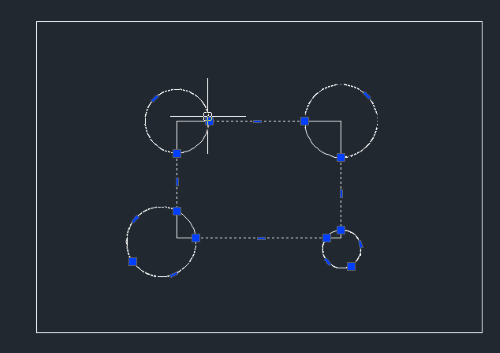

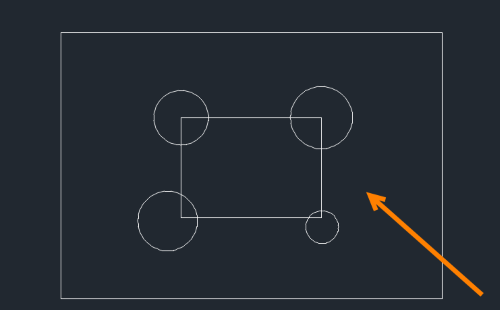

3.点击矩形和要提取轮廓的图形的中间区域，如下图箭头所示位置，就可以生成封闭区域的轮廓线；

4.把矩形删掉，剩下就是所需要的外轮廓。
